Измеритель сопротивления заземления ИС-10

Измеритель сопротивления заземления ИС-10
Цена:CALL





Код товара 128003

Прибор предназначен для измерения сопротивления элементов заземления и металлосоединений 2х, 3х, 4х проводным методом. При измерении удельного сопротивления грунта есть возможность внести расстояние между измерительными элетродами в меню прибора от 1 до 100 м. Результат измерения в данном режиме будет выводиться в Ом*м.
Особенности
  • защита от появления напряжения во время измерения
  • автоматический выбор диапазонов измерений
  • возможность калибровки прибора на сопротивление измерительных проводов произвольной длины при измерении по двухпроводной схеме
  • высокоинформативный ЖК дисплей
  • ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP42
  • встроенная память на 64 измерений
  • автоматическое отключение питания
  • индикация состояния внутреннего источника питания
  • система защиты аккумулятора от перезаряда
  • защита от неправильного включения
Технические характеристики

Диапазоны измерения сопротивления контура заземления 1- 999 мОм
1,00 -9,99 Ом
10,0 - 99,9 Ом
100 - 999 Ом
1кОм - 9,99 кОм
Максимальный тестовый ток 250 мА/128 Гц
Минимальное разрешение, Ом 0,001
Погрешность 3%
Фильтрация помехи до 24 В
Измерение переменного тока частотой 50Гц (с помощью клещей КТИ-10)* 1мА - 250 мА
Измерение напряжения (амплитудное значение) 300 В
Диапазон рабочих температур от -15°С до +55°С
Питание аккумулятор Ni-MH 6B или 5 элементов типа АА
Габариты, мм 80х120х250 мм
Диапазон измерения сопротивления заземления методом двух клещей без разрыва петли заземления 0,01 - 100 Ом
Вес, кг не более 0,8

 *При дополнительном заказе токоизмерительных клещей КТИ-10
Учебный фильм
http://www.youtube.com/watch?feature=player_detailpage&v=GUKqUYtYlhQ
Габариты
Измеритель сопротивления заземления ИС-10:
Размер в упаковке ШхГхВ - 310х110х250
Размер прибора - 80х120х250
Брутто (масса прибора в упаковке) - 2960 гр.
Масса нетто (масса прибора) - 800 гр
Комплект поставки
Размер в упаковке (ШхГхВ), мм
310x110x250
Брутто (масса прибора в упаковке), г
2960


www.avtomatika-m.ru

тел.:+7(812)3471290, +7(812)9305351

+7(812)9801375

avtomatika-m@yandex.ru




Комплекс трассопоисковый Сталкер 75-14

Комплекс трассопоисковый Сталкер 75-14
Цена:176088руб.

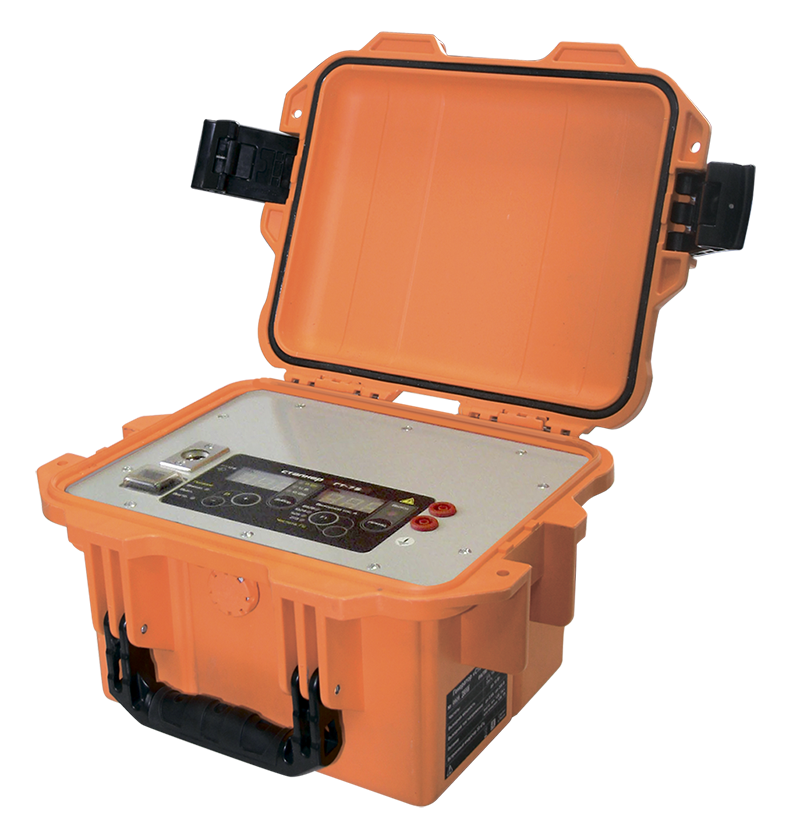

 Комплекс трассопоисковый предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.  В комплект поставки трассоискателя «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14.


 Общие особенности трассопоискового комплекса:

  • Трассировка и координирование местоположения во всемирной системе координат;
  • Связь с компьютером по Bluetooth , память на 10000 измерений;
  • Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • Трассоискатель Сталкер 75-14 автоматически отображет глубины и силы тока (даже в пассивных режимах);
  • Трассоискатель осуществляет поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт)
(Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М ).
Аксессуары

Фото

Наименование

Назначение


Bluetooth GPS-приемник.

(Совместим с ПТ-04, ПТ-14)



Предназначены для определения и передачи данных географических координат в приемник  ПТ-04

(не входит в базовый комплект)


Бесконтактный датчик контроля изоляции ДКИ-П

(Совместим с ПТ-04 и ПТ-14)



Предназначен для локализация мест повреждения при промерзшем грунте и над асфальтом аналогично ДКИ-Е, но силами одного оператора.

(не входит в базовый комплект).

 бесконтактный датчик контроля изоляции ДКИ-Е.jpg

Бесконтактный датчик контроля изоляции ДКИ-Е

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для локализация мест повреждения при промерзшем грунте и над асфальтом.  Высокая скорость работы

(не входит в базовый комплект).

Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 контактный датчик контроля ДКИ-02.jpg

Контактный датчик контроля изоляции ДКИ-02

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначены для определения мест
повреждения изоляции коммуникации

(не входит в базовый комплект).

Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 Датчик контроля изоляции А-Рамка.jpg

Датчик А-Рамка (Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Предназначен для точного определения места повреждения за счет неизменного расстояния между электродами

(не входит в базовый комплект).                              Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 адаптер для датчиков.jpg

Адаптер для датчиков приемника РАПМ.3011250977

11.002

(Совместим с  ПТ-02М)



Предназначен для подключения датчиков контроля изоляции (ДКИ-П, ДКИ-02, ДКИ-Е, А-Рамка) и мини-датчика МД-01 к приёмнику ПТ-02М.

(не входит в базовый комплект).

 PNG клещи КИ-50.png

Клещи КИ-50 РАПМ.418114.003

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию, в том числе в кабель под нагрузкой

(не входит в базовый комплект).

 контакт магнитный.jpg

Контакт магнитный РЛПА.469339.001

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначен для подключения генератора к трубопроводу

(не входит в базовый комплект).

 минидатчик (1).jpg

Мини-датчик МД-01 РЛПА.411519.001 (Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для отбора жил в кабеле и поиска неисправностей в проводке.

(не входит в базовый комплект)

   Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 чехол солнцезащитный.jpg

Чехол солнцезащитный (Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Предназначен для защиты экрана приемника от солнечных бликов.

(ПТ-04 входит в базовый комплект)

(ПТ-02М не входит в базовый комплект)


Струбцина РЛПА.301532.001 (совместим с генераторами ГТ-75 и ГТ-15)

Предназначена для подключения генератора ГТ-75 к трубопроводу, кабелю и к заземляющему устройству.

(не входит в базовый комплект)

 телефоны головные.jpg

Телефоны головные РЛПА.468627.001

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для улавливания разностей звукового сигнала. (входит в базовый комплект)

 штырь заземленияРЛПА.305177.004 .jpg

Штырь заземления РЛПА.305177.004 – длина 1 м.

(совместим с генераторами ГТ-75 и ГТ-15)

Применяется для приема сигнала генератора в условиях промерзшего грунта. Применение штыря:пробивка промёрзший слой почвы.

(не входит в базовый комплект)


Аккумулятор 5H-AA2000B (Никель-металгидридный)

(Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Применяется для питания Приемника ПТ-04 и ПТ-02. (входит в базовый комплект)

 Аккумулятор АР 1.3-6.png

Аккумулятор АР 1.3-6

(Совместим с ПТ-04, ПТ-02М)



Применяется для питания Приемника ПТ-04 и ПТ-02 (входит в базовый комплект)

 красная катушка.jpg

Катушка с красным проводом 10 м РЛПА.685442.004

(совместим с генераторами ГТ-75 и ГТ-15)



Применяется для подключения генератора к коммуникации или штырю заземления

(входит в базовый комплект генератора ГТ-75)



 синяя катушка.jpg

Катушка с синим проводом 10 м  РЛПА.685442.004-01

(совместим с генераторами ГТ-75 и ГТ-15)

Применяется для подключения генератора к коммуникации или штырю заземления

(входит в базовый комплект генератора ГТ-75)



батарейный отсек.jpg

Батарейный отсек  РАПМ.436244.003

(Совместим с ПТ-04, ПТ-14  и

 ПТ-02М)



Предназначен для возможности питания от 6 элементов питания типа АА.

(входит в базовый комплект)

 зарядное устройство.jpg

Блок питания БПН-А 12-0,5 (Совместим с ПТ-04, ПТ-14 и



 ПТ-02М)



Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04.

(входит в базовый комплект)


Кабель питания 12 В РАПМ.685613.001

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначен для питание генератора от автомобильного аккумулятора

(не входит в базовый комплект).

зажим типа крокодил.jpg

Зажим типа «крокодил»

(совместим с генераторами ГТ-75 и ГТ-15)

Применяются для подключения кабеля к коммуникации

(входит в базовый комплект).


Сумка генератора «Сталкер»

(совместим с генератором ГТ-75)

Предназначена для переноски генератора ГТ-75 и аксессуаров.

(не входит в базовый комплект).

сумка с аксессуарами.jpg

Сумка для аксессуаров генератора

(совместим с генератором ГТ-15)

Предназначена для переноски аксессуаров

(входит в базовый комплект ГТ-15)

 блок питания 220-100.jpg

Блок питания БПН 220/12-100Вт РАПМ.436244.001

(совместим с генератором ГТ-75)

Предназначен для подключения и питания генераторов ГТ-75 от сети 220 В. Максимальная мощность генератора 75 Вт. Зарядка аккумуляторов.

(не входит в базовый комплект).

блок питания БПН.jpg

Блок питания БПН-13-12300 РАПМ.436244.002 (совместим с генератором ГТ-75 и ГТ-15)

Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт.

(входит в базовый комплект)

рамка передающая_.jpg

Рамка передающая РП-02 РАПМ.468151.001

(совместим с генератором ГТ-75)

Предназначена для подключения к коммуникации бесконтактным способом.

(входит в базовый комплект ГТ-75 ).

антенна передающая.jpg

Антенна передающая

(совместим с генератором ГТ-15)

Предназначена для бесконтактной передачи сигнала в коммуникацию

(входит в базовый комплект ГТ-15 ).

Учебный фильм.

Документы и инструкции
Программа для работы с ПК
Приемник ПТ-14
Генератор ГТ-75
Скачать с Яндекс.Диска (документы, фотографии, инструкции, учебные фильмы)
Вес и размер
Лицензии и сертификаты.

Учебный фильм.
  http://www.youtube.com/watch?feature=player_detailpage&v=8sRlJKbru98

Документы и инструкции
Программа для ПК
Приемник ПТ-14
Генератор ГТ-75

телефон. +7(812)3471290

+7(812)9305351

+7(812)9801375

E-mail: avtomatika-m@yandex.ru


Вольтамперфазометр РС-30 с клещами КТИ-30

Вольтамперфазометр РС-30 с клещами КТИ-30
Цена:CALL


Код товара 127972

Номер в госреестре 62558-15, ссылка на сайт

  Цены на комплекты:
Вольтамперфазометр РС-30 с клещами КТИ-30 (до 30 А)  58752 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-30 (до 30 А)  67800 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-30 и КТИ-30 (до 30 А)  76848 руб. с НДС
Вольтамперфазометр РС-30 с клещами ПТИ-3000 (до 3 кА)  83544 руб. с НДС
Вольтамперфазометр РС-30 с клещами КТИР-500 (до 500 А)  94344 руб. с НДС
Вольтамперфазометр РС-30 с клещами ПТИР-3000 (до 3 кА)  137328 руб. с НДС

  Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.

Три вида клещей разных диапазонов (в зависимости от выбранной комплектации) позволяют производить измерение тока от 0,03 А до 3 кА. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

   Токоизмерительные датчики*
КТИ-30 (до 30 А)    9048 руб. с НДС
КТИР-30 (до 30 А)  18096 руб. с НДС
ПТИ-3000 (до 3 кА)  33840 руб. с НДС
КТИР-500 (до 500 А)  44640 руб. с НДС
ПТИР-3000 (до 3 кА)  87624 руб. с НДС

* При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30. Калибровка производится заводом-изготовителем.



Особенности
  • возможность регистрации событий;
  • автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
  • при выключении, сохранение, а при включении восстановление настроек последнего измерения;
  • время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
  • настройка отключения индикации и прибора при длительном неиспользовании;
  • ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
  • сумка, позволяющая не доставать прибор при проведении измерений;
  • цветной жидкокристаллический дисплей;
  • индикация состояния внутреннего источника питания;
  • система защиты аккумулятора от перезаряда;
  • защита от неправильного включения;
  • высокая помехоустойчивость;
  • память на 10000 измерений, режим регистратора;
  • связь с компьютером.
Технические характеристики
Измерение напряжения переменного тока

Диапазон измерений действующего значения напряжения переменного тока, В

10,00 … 700,0
Измерение напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

10,00 … 700,0
Измерение силы переменного тока

Диапазон измерений действующего значения переменного тока, А:

- с датчиком токоизмерительным КТИ-30

0,030 … 30,00
Измерение активной, реактивной и полной мощностей

Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)

и полной мощности S (В∙А):

- с датчиком токоизмерительным КТИ-30

0,001 … 21,00 кВт (квар, кВ∙А)

Измерение частоты переменного тока

Диапазон измерения частоты, Гц

от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока

Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов

от – 179,9 до 180,0
Вычисление коэффициента мощности, Кр

Диапазон вычисления, Кр

-1,00 …  1,00
Функциональные возможности
  • измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная)
  • измерения действующих значений переменного напряжения и тока;
  • измерения напряжения постоянного тока;
  • измерений активной, реактивной, полной мощности и коэффициента мощности;
  • измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
  • измерения частоты напряжения и силы переменного тока;
  • показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
  • индикации порядка чередования фаз.
Учебный фильм
http://www.youtube.com/watch?feature=player_detailpage&v=cC6e8bNg2KU
Документы и инструкции
Габариты
Размер прибора - 60х105х245 мм

Брутто (масса прибора в упаковке) - гр. (нет данных)

Масса нетто (масса прибора) - 800 гр.
Лицензии и сертификаты
Программа для работы с ПК
Скачать программу RS_Terminal

Требования к системе: Windows XP SP2 и выше.



Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.



Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.



Внимание! В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.



Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;

- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.



В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;

- установите соответствующий драйвер для Bluetooth USB адаптера;

- замените Bluetooth USB адаптер.

Комплект поставки

Загрузить  файл

www.avtomatika-m.ru

тел.:+7(812)3471290, +7(812)9305351

+7(812)9801375

avtomatika-m@yandex.ru






Комплекс трассопоисковый "Сталкер" 15-14

Комплекс трассопоисковый "Сталкер" 15-14
Цена:142395руб.

 Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций,  идентификация дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14.

Общие особенности трассопоискового комплекса:
  • Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
  • GPS-выноска подземных трасс с последующим наложением на карту;
  • Беспроводная связь с ПК (Bluetooth);
  • РАДИО частота (пассивная) для поиска трассы без генератора;
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
  • Поиск повреждений «фазовым», контактным и бесконтактным методами;
  • Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
  • Легкий и компактный генератор ГТ-15.



Аксессуары

Фото

Наименование

Назначение


Bluetooth GPS-приемник.

(Совместим с ПТ-04, ПТ-14)



Предназначены для определения и передачи данных географических координат в приемник  ПТ-04

(не входит в базовый комплект)


Бесконтактный датчик контроля изоляции ДКИ-П

(Совместим с ПТ-04 и ПТ-14)



Предназначен для локализация мест повреждения при промерзшем грунте и над асфальтом аналогично ДКИ-Е, но силами одного оператора.

(не входит в базовый комплект).

 бесконтактный датчик контроля изоляции ДКИ-Е.jpg

Бесконтактный датчик контроля изоляции ДКИ-Е

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для локализация мест повреждения при промерзшем грунте и над асфальтом.  Высокая скорость работы

(не входит в базовый комплект).

Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 контактный датчик контроля ДКИ-02.jpg

Контактный датчик контроля изоляции ДКИ-02

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначены для определения мест
повреждения изоляции коммуникации

(не входит в базовый комплект).

Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 Датчик контроля изоляции А-Рамка.jpg

Датчик А-Рамка (Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Предназначен для точного определения места повреждения за счет неизменного расстояния между электродами

(не входит в базовый комплект).                              Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 адаптер для датчиков.jpg

Адаптер для датчиков приемника РАПМ.3011250977

11.002

(Совместим с  ПТ-02М)



Предназначен для подключения датчиков контроля изоляции (ДКИ-П, ДКИ-02, ДКИ-Е, А-Рамка) и мини-датчика МД-01 к приёмнику ПТ-02М.

(не входит в базовый комплект).

 PNG клещи КИ-50.png

Клещи КИ-50 РАПМ.418114.003

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию, в том числе в кабель под нагрузкой

(не входит в базовый комплект).

 контакт магнитный.jpg

Контакт магнитный РЛПА.469339.001

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначен для подключения генератора к трубопроводу

(не входит в базовый комплект).

 минидатчик (1).jpg

Мини-датчик МД-01 РЛПА.411519.001 (Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для отбора жил в кабеле и поиска неисправностей в проводке.

(не входит в базовый комплект)

   Подключение к ПТ-02М только через Адаптер для датчиков приемника.

 чехол солнцезащитный.jpg

Чехол солнцезащитный (Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Предназначен для защиты экрана приемника от солнечных бликов.

(ПТ-04 входит в базовый комплект)

(ПТ-02М не входит в базовый комплект)


Струбцина РЛПА.301532.001 (совместим с генераторами ГТ-75 и ГТ-15)

Предназначена для подключения генератора ГТ-75 к трубопроводу, кабелю и к заземляющему устройству.

(не входит в базовый комплект)

 телефоны головные.jpg

Телефоны головные РЛПА.468627.001

(Совместим с ПТ-04, ПТ-02М и ПТ-14)



Предназначен для улавливания разностей звукового сигнала. (входит в базовый комплект)

 штырь заземленияРЛПА.305177.004 .jpg

Штырь заземления РЛПА.305177.004 – длина 1 м.

(совместим с генераторами ГТ-75 и ГТ-15)

Применяется для приема сигнала генератора в условиях промерзшего грунта. Применение штыря:пробивка промёрзший слой почвы.

(не входит в базовый комплект)


Аккумулятор 5H-AA2000B (Никель-металгидридный)

(Совместим с ПТ-04,  ПТ-02М и ПТ-14)



Применяется для питания Приемника ПТ-04 и ПТ-02. (входит в базовый комплект)

 Аккумулятор АР 1.3-6.png

Аккумулятор АР 1.3-6

(Совместим с ПТ-04, ПТ-02М)



Применяется для питания Приемника ПТ-04 и ПТ-02 (входит в базовый комплект)

 красная катушка.jpg

Катушка с красным проводом 10 м РЛПА.685442.004

(совместим с генераторами ГТ-75 и ГТ-15)



Применяется для подключения генератора к коммуникации или штырю заземления

(входит в базовый комплект генератора ГТ-75)



 синяя катушка.jpg

Катушка с синим проводом 10 м  РЛПА.685442.004-01

(совместим с генераторами ГТ-75 и ГТ-15)

Применяется для подключения генератора к коммуникации или штырю заземления

(входит в базовый комплект генератора ГТ-75)



батарейный отсек.jpg

Батарейный отсек  РАПМ.436244.003

(Совместим с ПТ-04, ПТ-14  и

 ПТ-02М)



Предназначен для возможности питания от 6 элементов питания типа АА.

(входит в базовый комплект)

 зарядное устройство.jpg

Блок питания БПН-А 12-0,5 (Совместим с ПТ-04, ПТ-14 и



 ПТ-02М)



Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04.

(входит в базовый комплект)


Кабель питания 12 В РАПМ.685613.001

(совместим с генераторами ГТ-75 и ГТ-15)

Предназначен для питание генератора от автомобильного аккумулятора

(не входит в базовый комплект).

зажим типа крокодил.jpg

Зажим типа «крокодил»

(совместим с генераторами ГТ-75 и ГТ-15)

Применяются для подключения кабеля к коммуникации

(входит в базовый комплект).


Сумка генератора «Сталкер»

(совместим с генератором ГТ-75)

Предназначена для переноски генератора ГТ-75 и аксессуаров.

(не входит в базовый комплект).

сумка с аксессуарами.jpg

Сумка для аксессуаров генератора

(совместим с генератором ГТ-15)

Предназначена для переноски аксессуаров

(входит в базовый комплект ГТ-15)

 блок питания 220-100.jpg

Блок питания БПН 220/12-100Вт РАПМ.436244.001

(совместим с генератором ГТ-75)

Предназначен для подключения и питания генераторов ГТ-75 от сети 220 В. Максимальная мощность генератора 75 Вт. Зарядка аккумуляторов.

(не входит в базовый комплект).

блок питания БПН.jpg

Блок питания БПН-13-12300 РАПМ.436244.002 (совместим с генератором ГТ-75 и ГТ-15)

Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт.

(входит в базовый комплект)

рамка передающая_.jpg

Рамка передающая РП-02 РАПМ.468151.001

(совместим с генератором ГТ-75)

Предназначена для подключения к коммуникации бесконтактным способом.

(входит в базовый комплект ГТ-75 ).

антенна передающая.jpg

Антенна передающая

(совместим с генератором ГТ-15)

Предназначена для бесконтактной передачи сигнала в коммуникацию

(входит в базовый комплект ГТ-15 ).

Документы и инструкции
Программа для работы с ПК
Приемник ПТ-14
Генератор ГТ-15
Вес и размер
Лицензии и сертификаты

телефон. +7(812)3471290

+7(812)9305351

+7(812)9801375

E-mail: avtomatika-m@yandex.ru


Комплекс трассопоисковый "Сталкер" 75-24

Комплекс трассопоисковый "Сталкер" 75-24
Цена:203808руб.
Код товара 128049
Трассоискатель "Сталкер 75-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.


В комплект поставки трассоискателя «Сталкер 75-24» входит генератор ГТ-75 и приемник ПТ-24

Поиск мест повреждения трассопоисковым комплексом "Сталкер" 75-24 показан в учебном фильме https://youtu.be/Q7ht0PSZkiI

Общие особенности трассоискателя "Сталкер 75-24"
  • функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
  • Поиск положения передающих зондов и камер телеинспекции
  • трассировка и координирование местоположения во всемирной системе координат;
  • Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
  • Связь с компьютером по Bluetooth , память на 10000 измерений;
  • для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • трассоискатель Сталкер 75-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
  • поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
  • Меню приемника ПТ-24 на русском, английском и китайском языках.
Приемник ПТ-24
  • облегченная конструкция (вес 1,9 кг.)



  • Увеличенный яркий цветной дисплей

  • Увеличенное время работы



  Непрерывное отображение на  дисплее всех необходимых параметров:
  • Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты  (кабелей) или ЭХЗ (труб);
  • Шкалы «максимума» и «минимума»;
  • Глубины залегания  и силы тока коммуникации на всех активных частотах;
  • Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
  • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
  • Режим острый максимум.

    В режиме "ЗОНД" обеспечивает поиск положения  передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.



Запись в память приемника ПТ-24:







  • уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;

  • направления к коммуникации;

  • показания глубины залегания коммуникации и величины тока в ней;

  • направления поискового тока;

  • относительной полярности разности потенциалов по входу «ДАТЧИК»;

  • фазы сигнала по входу «ТРАССА»;

  • рабочих частот;

  • местные дата и время в момент снятия показаний по информации GPS;

  • координат места снятия показаний по информации GPS.




  Технические характеристики приемника ПТ-24

Активные частоты*, Гц

273, 526, 1024,8928, 32768

Пассивные частоты, Гц

50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»

Полоса пропускания для режима «РАДИО»

от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир»

от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более

5

Память

10 000 точек

Габаритные размеры, мм, не более

700x300x140

Масса, кг, не более

1,9

Диапазон рабочих температур, °С

от -30 до +55

Генератор ГТ-75



  • Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
  • Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
  • Высокая выходная мощность для работы в сложных условиях;
  • Автоматическое согласование с нагрузкой для простоты использования;
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
  • Влагозащищенный, ударопрочный корпус (IP 44)
Технические характеристики генератора ГТ-75

Рабочие частоты*, Гц

273, 526, 1024,8928

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 10 до 75

Габаритные размеры, мм, не более

275x250x180

Вес со встроенными аккумуляторами, кг

8,5

Диапазон рабочих температур, °С

от -30 до +55

Учебный фильм

https://www.youtube.com/watch?feature=player_detailpage&v=Rjfjnni8qOw



телефон. +7(812)3471290

+7(812)9305351

+7(812)9801375

E-mail: avtomatika-m@yandex.ru



Страница: 1 2 3 4 5 6 7 8 9 10 11 из: 11; Всего записей:51

Сертификат дилера АО «НПФ «Радио‐Сервис»

Сертификат дилера АО «НПФ «Радио‐Сервис»

Сертификат дилера АО «НПФ «Радио‐Сервис»

..

Ремонт и поверка КИПиА

   На протяжении многих лет Автоматика-М предоставляет услуги поверки и ремонта приборов. Первоклассные специалисты на высокоточном оборудовании с применением рабочих эталонов проведут весь комплекс поверочных испытаний для выявления отклонений от заданного класса точности и заявленных погрешностей на все интересующие клиента параметры:электрические, магнитные, оптико-физические, температурные, виброакустические и многие другие. Автоматика-М гарантирует точность и достоверность измерений. Сотрудники компании в случае необходимости осуществлят бесплатный забор средств измерений с площадки клиента и доставят их после завершения поверки в кратчайшие сроки. В случае, если поверка приборов покажет серьезные отклонения от желаемых значений, Автоматика-М готова предоставить услугу ремонта измерительных средств. Для этого будут использоваться лучшие комплектующие на рынке; Ремонтом приборов занимаются наиболее опытнее специалисты нашего города, не идущие на компромиссы, приводящие к удешевлению ремонта за счёт качества. Мы действительно гордимся уровнем ремонта и по-настоящему считаем каждую работу, выполненную у нас искусством в схемотехнике и смежных областях. Как и в случае ремонта, клиенту не придется долго ждать - прибор будет доставлен и отремонтирован в сроки, которые не повлияют качеству ремонта и поверки, но при этом быстро насколько это возможно.



Для уточнения стоимости поверки, ремонта и сроков исполнения заказов просьба связаться по каналам связи, указанным в разделе «Контакты».







"Автоматика-М"
ИНН 7801034100 КПП780101001
Юр.адрес г.Санкт-Петербург В.о. Большой пр. д.55
тел. 347-12-90, 349-33-22, 930-53-51
e-mail: avtomatika-m@yandex.ru, izm.pribor@avtomatika-m.spb.ru



Разработка сайта - компания «Информационные Технологии»
